Apa Itu Elbow Dalam Sistem Pipa dan Fungsinya

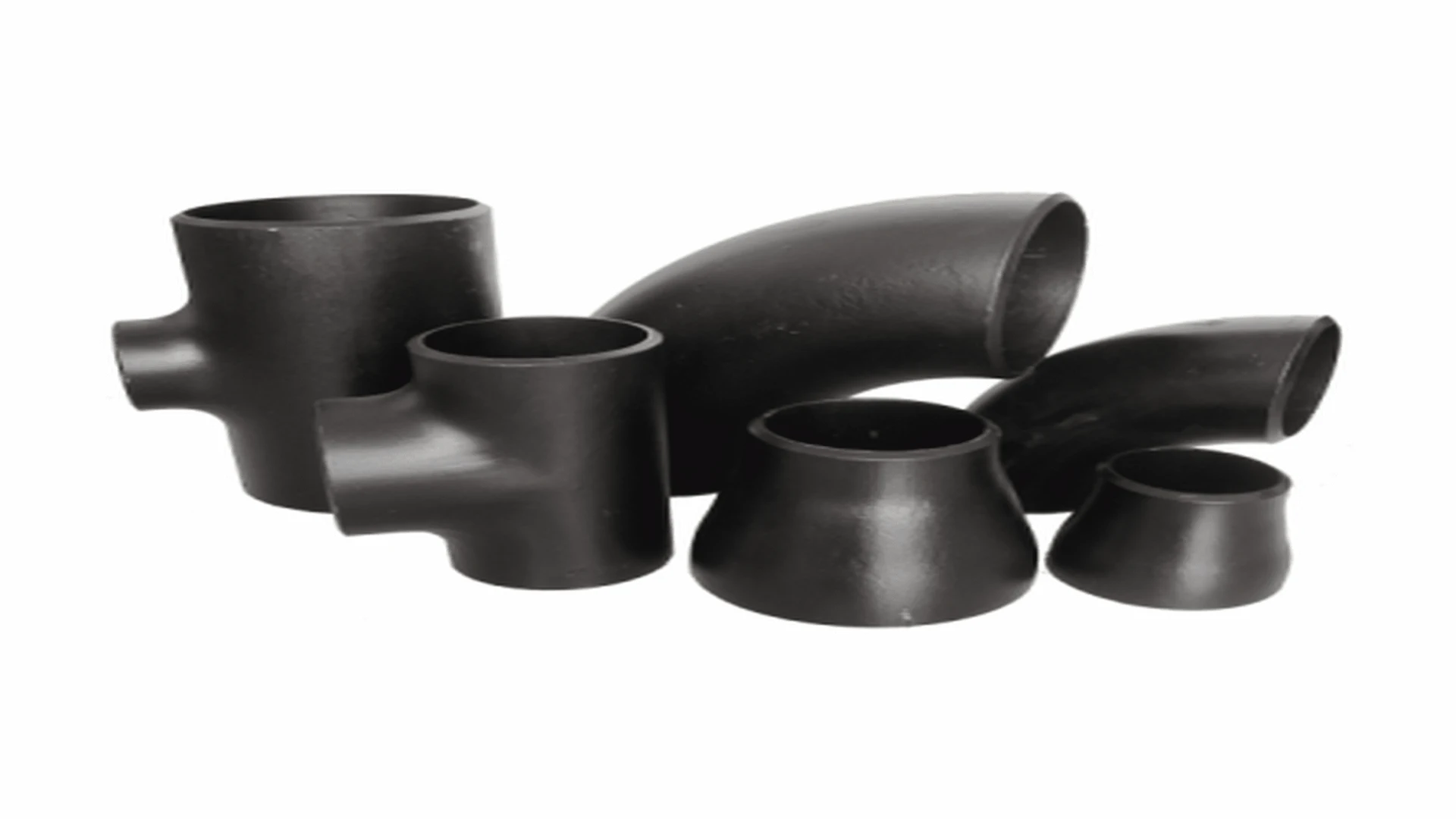

Apa Itu Elbow

Apa itu elbow? Mungkin, bagi Anda yang tidak banyak terjun langsung dalam urusan perpipaan akan sedikit asing dengan elbow. Pada dasarnya, komponen ini adalah salah satu jenis sambungan pipa yang banyak digunakan untuk memastikan bahwa cairan  atau air dapat mengalir ke arah yang tepat.

Tidak hanya hadir dengan 1 jenis saja, komponen ini hadir dengan berbagai jenis yang bisa digunakan sesuai dengan kebutuhan. Sebelum Anda menggunakannya untuk proyek industri, sebaiknya kenali terlebih dahulu tentang apa itu elbow, jenis, dan berbagai fungsinya. Tenang saja, dalam artikel ini, Contromatic akan membantu Anda memahaminya lebih lanjut.

Apa Itu Elbow Pada Sistem Pipa?

Elbow pada sistem pipa adalah salah satu komponen kritis yang terlibat dalam struktur perpipaan. Ini adalah elemen lengkung yang memungkinkan perubahan arah aliran fluida dalam sistem perpipaan. Elbow memiliki desain khusus yang memungkinkannya mengalihkan aliran fluida dengan sudut tertentu, yang penting untuk mencapai efisiensi dan kinerja optimal dalam berbagai aplikasi industri. Umumnya, elbow yang digunakan dalam industri terbuat dari carbon steel atau stainless steel.

Pentingnya penggunaan komponen elbow dalam perpipaan tidak dapat diabaikan. Salah satu alasan utama adalah kemampuannya untuk mengatasi tantangan dalam mengarahkan aliran fluida di sekitar rintangan atau penghalang fisik. Tanpa adanya elbow, perubahan arah tiba-tiba dalam aliran fluida akan sulit dicapai, sehingga dapat mengganggu efisiensi dan fungsi sistem perpipaan secara keseluruhan.

Bahkan, dalam sebuah penelitian disebutkan bahwa pada sebuah rangkaian pipa, sambungan pipa akan menahan beban yang cukup besar salah satunya diakibatkan oleh bending. Oleh sebab itu, pemilihan pipa elbow perlu diperhatikan dan disesuaikan dengan kebutuhan dan beban aliran air agar pipa dapat bertahan lama dan tetap aman.

Dalam industri seperti minyak dan gas, di mana perpipaan seringkali harus mengatasi kondisi ekstrem, penggunaan elbow yang tepat dapat membantu mengatasi tekanan dan panas yang tinggi. Desain yang benar dari elbow sendiri memungkinkan pengalihan aliran fluida dengan aman dan efisien tanpa mengorbankan kualitas atau integritas sistem perpipaan.

Selain itu, dalam industri yang memiliki batasan ruang atau lingkungan yang terbatas, elbow memungkinkan perpipaan dirancang dengan efektif dan optimal sehingga cocok untuk membantu menghindari benturan dengan struktur lainnya atau memaksimalkan pemanfaatan ruang yang tersedia.

Contact Our Sales Agent

Jenis-Jenis Pipa Elbow

Dari berbagai jenisnya yang dirancang untuk memenuhi berbagai kebutuhan, pemilihan pipa elbow penting untuk disesuaikan agar berfungsi maksimal. Jenis-jenis pipa elbow sendiri dapat dikelompokkan berdasarkan sudut lengkung dan bentuk atau radius lengkungnya, serta metode pembuatannya. Dalam hal ini, masing-masing jenis memiliki karakteristik dan fungsi yang berbeda. Simak ulasan selengkapnya di bawah ini:

Berdasarkan Sudut Lengkung

Berikut merupakan jenis pipa elbow berdasarkan sudut lengkungnya:

1. Pipa Elbow 45 Derajat

Pipa Elbow 45 Derajat
Sumber: contromatic.co.id

Pipa elbow 45 derajat adalah salah satu jenis yang umum digunakan dalam sistem perpipaan. Melalui sudut lengkung yang moderat, elbow ini memungkinkan perubahan arah aliran fluida dengan lebih halus.

Kelebihan utama dari jenis ini adalah kemampuannya untuk mengurangi tekanan aliran dan turbulensi yang mungkin terjadi dalam sistem. Pipa elbow 45 derajat sering digunakan dalam aplikasi di mana perubahan arah aliran harus terjadi secara bertahap, seperti pada sistem pemanas.

2. Pipa Elbow 90 Derajat

Pipa Elbow 90 Derajat
Sumber: stainlesseurope.com

Pipa elbow 90 derajat mungkin menjadi salah satu jenis yang paling umum ditemui dalam sistem perpipaan. Elbow ini memiliki sudut lengkung yang tajam, memungkinkan perubahan arah aliran secara cepat dan efisien.

Namun, perlu diingat bahwa penggunaan pipa elbow 90 derajat dapat meningkatkan tekanan aliran yang harus dikelola dengan hati-hati. Oleh karena itu, elbow ini sering digunakan dalam situasi di mana perubahan arah yang cepat diperlukan seperti dalam sistem distribusi air atau drainase.

3. Pipa Elbow 180 Derajat

Pipa Elbow 180 Derajat
Sumber: shvastlink.en.made-in-china.com

Pipa elbow 180 derajat menghasilkan perubahan arah aliran sejauh 180 derajat. Jenis elbow ini sering digunakan ketika aliran balik atau perubahan arah yang total diperlukan. Elbow ini membantu mengalihkan arah aliran fluida dengan efisien, misalnya dalam sistem sirkulasi balik atau dalam situasi di mana aliran balik harus diatur secara efektif.

Berdasarkan Bentuk/Radius

Selain berdasarkan sudutnya, terdapat jenis pipa elbow yang dibagi berdasarkan bentuk atau radiusnya. Berikut informasi selengkapnya:

1. Reducing Elbow

Reducing Elbow
Sumber: zahidco.com

Reducing elbow adalah jenis elbow yang memiliki peran ganda dalam mengubah arah aliran fluida dan mengubah ukuran pipa. Elbow ini sangat berguna ketika menghubungkan dua pipa dengan diameter yang berbeda-beda sebab dapat membantu mengurangi ukuran pipa. Sebab itulah reducing elbow penting untuk digunakan dalam mengatasi perubahan kapasitas aliran atau menghubungkan dua sistem pipa yang berbeda.

Dalam hal ini, reducing elbow memungkinkan pengalihan aliran fluida tanpa perlu menggunakan komponen tambahan seperti reducer. Keunggulan ini menjadikan reducing elbow sebagai solusi efisien dalam sistem perpipaan.

Baca Juga: Mengenal Perbedaan Reducer Concentric dan Eccentric

2. Elbow Short Radius

Elbow Short Radius
Sumber: pipedreamfittings.com

Elbow short radius, seperti namanya, memiliki radius lengkung yang lebih pendek dibandingkan dengan jenis elbow lainnya. Karakteristik ini membuatnya sangat sesuai untuk situasi di mana ruang terbatas menjadi kendala.

Elbow short radius memungkinkan perubahan arah aliran fluida dalam ruang yang sempit, yang seringkali sulit diakses oleh jenis elbow lainnya. Kehadirannya membantu memaksimalkan penggunaan ruang yang tersedia dalam desain sistem perpipaan, menjaga kelancaran aliran fluida bahkan dalam kondisi terbatas.

3. Elbow Long Radius

Elbow Long Radius
Sumber: indiamart.com

Elbow long radius memiliki radius lengkung yang lebih besar dibandingkan dengan jenis elbow lainnya. Keunggulan utama dari elbow ini adalah kemampuannya dalam mengurangi hambatan aliran dan turbulensi.

Elbow long radius sering digunakan dalam aplikasi di mana tekanan aliran dan performa aliran fluida harus dijaga dengan cermat. Mengoptimalkan aliran fluida ini dapat mempertahankan efisiensi sistem perpipaan dan mengurangi risiko kerusakan yang disebabkan oleh turbulensi atau tekanan aliran yang tidak terkendali.

Berdasarkan Metode Pembuatan

Berdasarkan metode pembuatannya, elbow dapat dibedakan menjadi dua, yaitu Elbow Buttweld dan Elbow Forged Fitting. Berikut adalah penjelasanya:

1. Elbow Buttweld

Elbow Buttweld
Sumber: indiamart.com

Elbow buttweld dibentuk melalui proses pengelasan yang dimulai dengan menempatkan dua ujung pipa secara berdampingan, dan menyambungkannya. Kedua pipa tersebut kemudian dilas guna menciptakan sambungan yang tahan tekanan.

2. Elbow Forged Fitting

Elbow Forged Fitting
Sumber: indiamart.com

Elbow forged fitting dibuat dengan menempa logam menggunakan alat pres atau palu agar tercipta bentuk yang diinginkan. Jenis fitting ini tergolong kuat, sehingga mampu diaplikasikan pada suhu dan tekanan yang tinggi.

Contact Our Sales Agent to Enquire More about Elbow

Fungsi Pipa Elbow

Pipa elbow memiliki peran yang sangat penting dalam menjaga kinerja dan efisiensi sistem perpipaan. Fungsi-fungsi elbow melampaui sekadar mengubah arah aliran fluida. Berikut ini adalah penjelasan mengenai lima fungsi utama pipa elbow dalam sistem perpipaan:

1. Mengubah Arah Aliran Fluida dengan Efisien

Pertama-tama, pipa elbow berfungsi sebagai penghubung vital dalam sistem perpipaan yang memungkinkan perubahan arah aliran fluida dengan efisiensi tinggi. Elbow memainkan peran sentral dalam mengalihkan aliran dari satu titik ke titik lain tanpa merusak atau menghambat aliran. Dalam berbagai aplikasi industri, pipa elbow menjadi pilihan utama untuk mengatasi rintangan fisik dan mengoptimalkan rute aliran.

2. Mengurangi Tekanan Aliran

Dalam beberapa kasus, perubahan arah tiba-tiba dalam aliran fluida dapat menyebabkan tekanan yang berlebihan, mengancam integritas sistem perpipaan. Elbow memungkinkan aliran fluida beralih dengan lembut melalui sudut lengkung, mengurangi risiko peningkatan tekanan yang dapat merusak pipa atau komponen lainnya.

3. Menyebarkan Tekanan Aliran Secara Merata

Selain mengurangi tekanan aliran, pipa elbow juga berfungsi untuk menyebarkan tekanan secara merata di seluruh sistem perpipaan. Melalui proses mengarahkan aliran melalui sudut lengkung, elbow membantu mencegah terbentuknya titik tekanan yang tinggi yang dapat menyebabkan kerusakan atau kegagalan sistem. Fungsi ini penting untuk menjaga stabilitas dan integritas keseluruhan sistem perpipaan.

Baca Juga: Kenali Pipa Besi Seamless Serta Kelebihannya

4. Mengoptimalkan Aliran Fluida

Fungsi keempat dari pipa elbow adalah mengoptimalkan aliran fluida dalam sistem perpipaan. Pasalnya pemilihan jenis pipa elbow yang tepat aliran fluida dapat dioptimalkan untuk mengurangi hambatan aliran dan turbulensi. Elbow juga memungkinkan perubahan arah aliran dengan cara yang mengurangi gangguan pada aliran fluida, memastikan bahwa aliran tetap lancar dan efisien.

5. Menyesuaikan dengan Kondisi Ruang dan Lingkungan

Pipa elbow berfungsi untuk menyesuaikan perpipaan dengan kondisi ruang dan lingkungan yang ada. Dari berbagai jenis elbow yang tersedia, sistem perpipaan dapat dirancang dan diatur sesuai dengan keterbatasan ruang atau lingkungan tempat pemasangan. Pipa elbow memungkinkan perpipaan berfungsi dengan optimal dalam situasi yang mungkin kompleks atau memiliki ruang terbatas.

Apa Perbedaan Knee dan Elbow?

Dalam bahasa Indonesia, “elbow” dapat diartikan sebagai siku, sementara “knee” berarti lutut. Tetapi dalam konteks sistem pipa, jika Anda beranggapan bahwa knee dan elbow merupakan dua alat yang berbeda, maka tanggapan tersebut kurang tepat. Sebenarnya, knee adalah nama lain yang merujuk pada elbow. Selain disebut knee, elbow juga sering disebut bend. Meski memiliki sebutan yang berbeda, ketiga istilah tersebut merujuk pada fitting pipa yang memiliki fungsi untuk mengalirkan fluida dengan sudut tertentu.

Perlu diingat bahwa dalam memilih jenis pipa elbow yang sesuai, faktor seperti kebutuhan aplikasi, kondisi operasional, dan karakteristik fluida harus diperhitungkan secara cermat. Selain itu, pilihlah elbow yang bermaterial kuat untuk mencegah terjadinya kebocoran pada sendi-sendi pipa. Perencanaan dan pemilihan jenis elbow yang tepat adalah langkah penting dalam memastikan kinerja sistem perpipaan yang optimal. Setiap jenis pipa elbow pada dasarnya memiliki peran uniknya dalam mengoptimalkan aliran fluida dan menjaga efisiensi dalam berbagai industri dan aplikasi.

Melalui informasi di atas, sekarang Anda telah menggali lebih dalam tentang apa itu elbow dalam sistem perpipaan. Dalam berbagai sudut lengkung dan radius yang bervariasi, komponen ini menjalankan peran yang cukup penting dalam mengamankan aliran yang efisien dan menjaga keberlangsungan operasi.

Dilihat dari banyaknya fungsi dan manfaat yang dimiliki, inilah saatnya untuk memanfaatkan elbow dalam proyek Anda. Namun jangan pilih sembarangan, temukan elbow collection terbaik di Contromatic, mitra terpercaya dalam solusi perpipaan.

Contromatic menawarkan berbagai pilihan yang sesuai dengan kebutuhan perpipaan untuk Anda dari industri mana saja. Jangan biarkan sistem perpipaan Anda menjadi sekadar rangkaian pipa dan sambungan, kunjungi Contromatic sekarang dan temukan elbow atau kebutuhan pipa lainnya dengan mudah serta tentunya berkualitas unggul.
